SISTEMAS DE ATERRAMENTO

Modele a malha.
Analise o campo.
Documente o estudo.

Um ambiente para engenheiros eletricistas reunirem dados de resistividade, geometria da malha, análise de potenciais e documentação técnica em um mesmo estudo.

Solicitar demonstração Ver como funciona

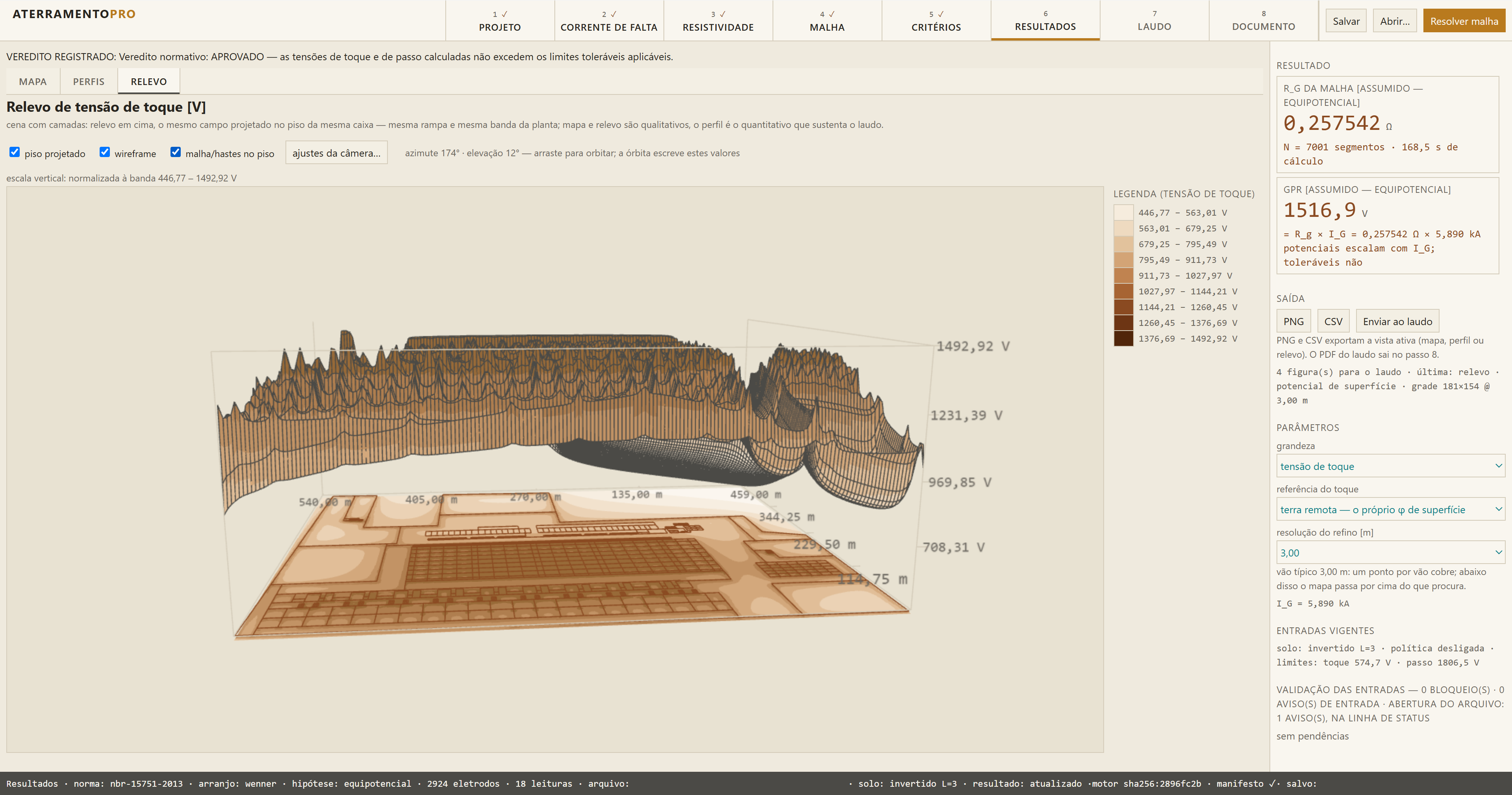

Interface real do Aterramento Pro em Resultados, com relevo de tensão de toque em volts e referência terra remota. — Interface de resultados · exemplo anonimizado

Detalhe do relevo da mesma captura de resultados. — Detalhe da mesma captura · toque [V]

02 / UM ESTUDO CONECTADO

Um estudo conecta escolhas de engenharia.

O significado de um resultado depende das entradas e das hipóteses adotadas. Dados de resistividade, modelo de solo, geometria e critérios precisam ser examinados em conjunto.

O Aterramento Pro organiza essas etapas e registra o modelo de solo e o estado do ajuste para apoiar a análise do engenheiro.

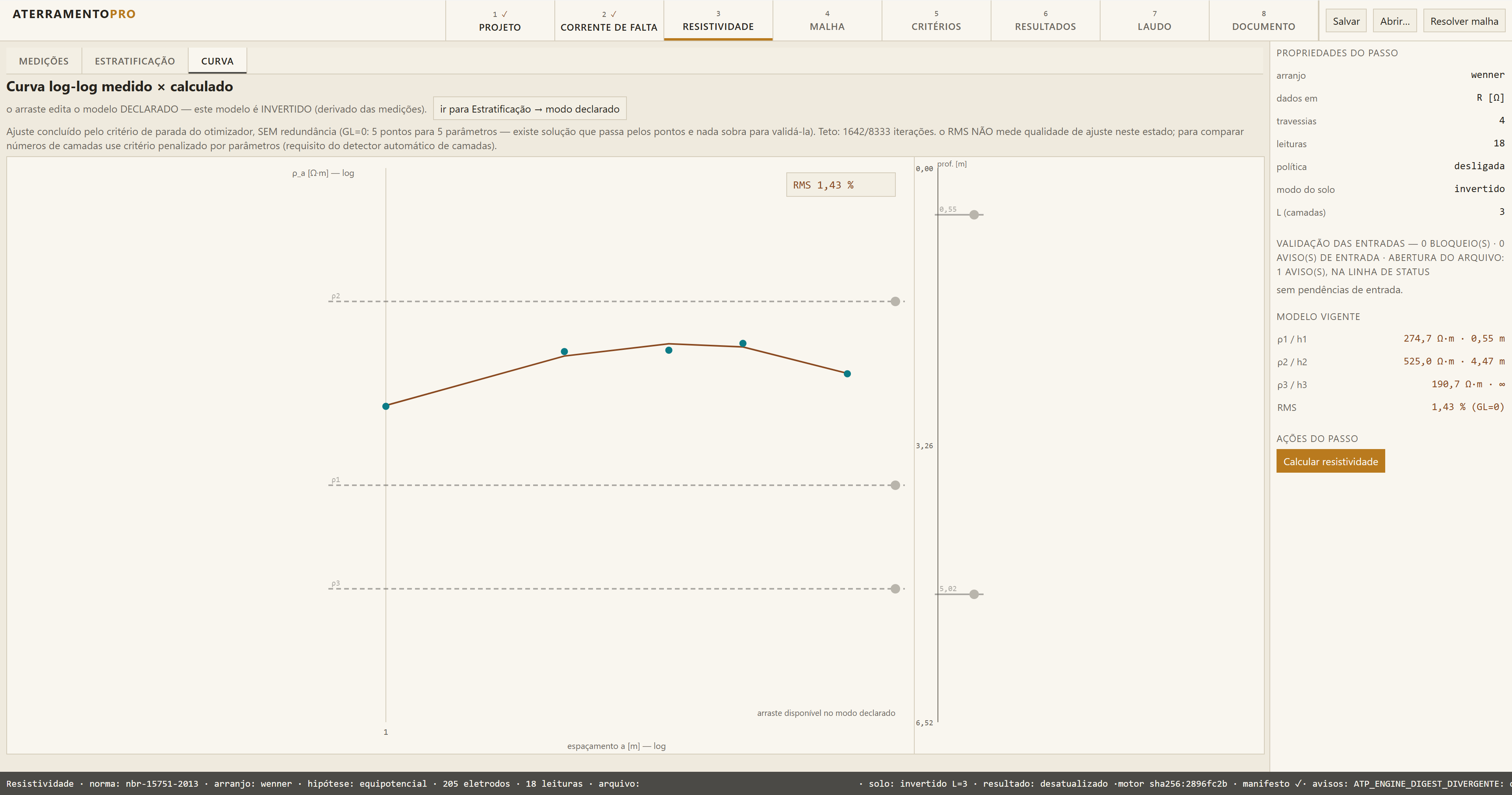

Curva real medida e calculada, modelo invertido de três camadas, RMS 1,43%, GL = 0 e avisos originais. — Curva medida × calculada e modelo vigente · exemplo anonimizado. Neste estado, GL = 0: o RMS não mede qualidade do ajuste. Avisos preservados na captura ampliada.

Detalhe original: modelo de três camadas e RMS 1,43%, GL = 0. — Curva medida × calculada e modelo vigente · exemplo anonimizado. Neste estado, GL = 0: o RMS não mede qualidade do ajuste. Avisos preservados na captura ampliada.

Medições fornecidas
Modelo de solo
Geometria
Análise
Documento

03 / GEOMETRIA

Revise a geometria que será calculada.

Na modelagem, cada elemento e cada conexão precisam representar a hipótese do estudo. O editor permite examinar a malha e trabalhar sobre sua geometria; a importação registra as decisões adotadas na preparação dos dados.

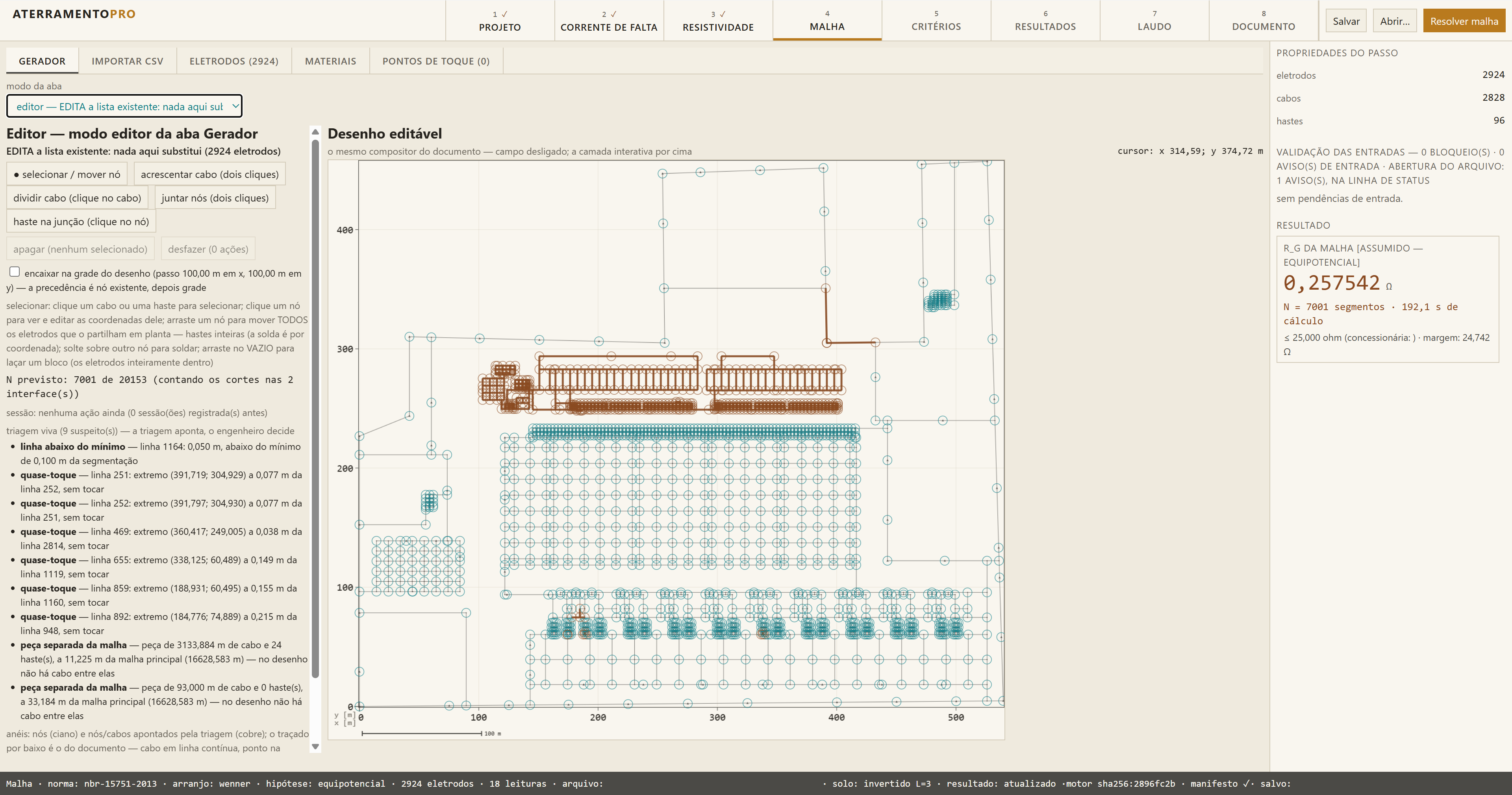

Editor real da malha do Aterramento Pro, com vista ampla dos condutores, hastes e indicações de revisão. — Editor real · exemplo independente da captura de resultados.

Recorte da mesma captura do editor mostrando a densidade e as conexões da geometria. — Detalhe da mesma captura do editor. Condutores, hastes e densidade preservados; coordenadas em metros na vista geral.

04 / PLANEJAMENTO COMPUTACIONAL

Consulte o custo da configuração antes de calcular.

O alvo de segmentação e a resolução do mapa afetam o trabalho computacional. Consulte estimativas de tempo e memória para planejar a execução da configuração escolhida.

As estimativas têm um domínio de aplicação e podem diferir da execução real.

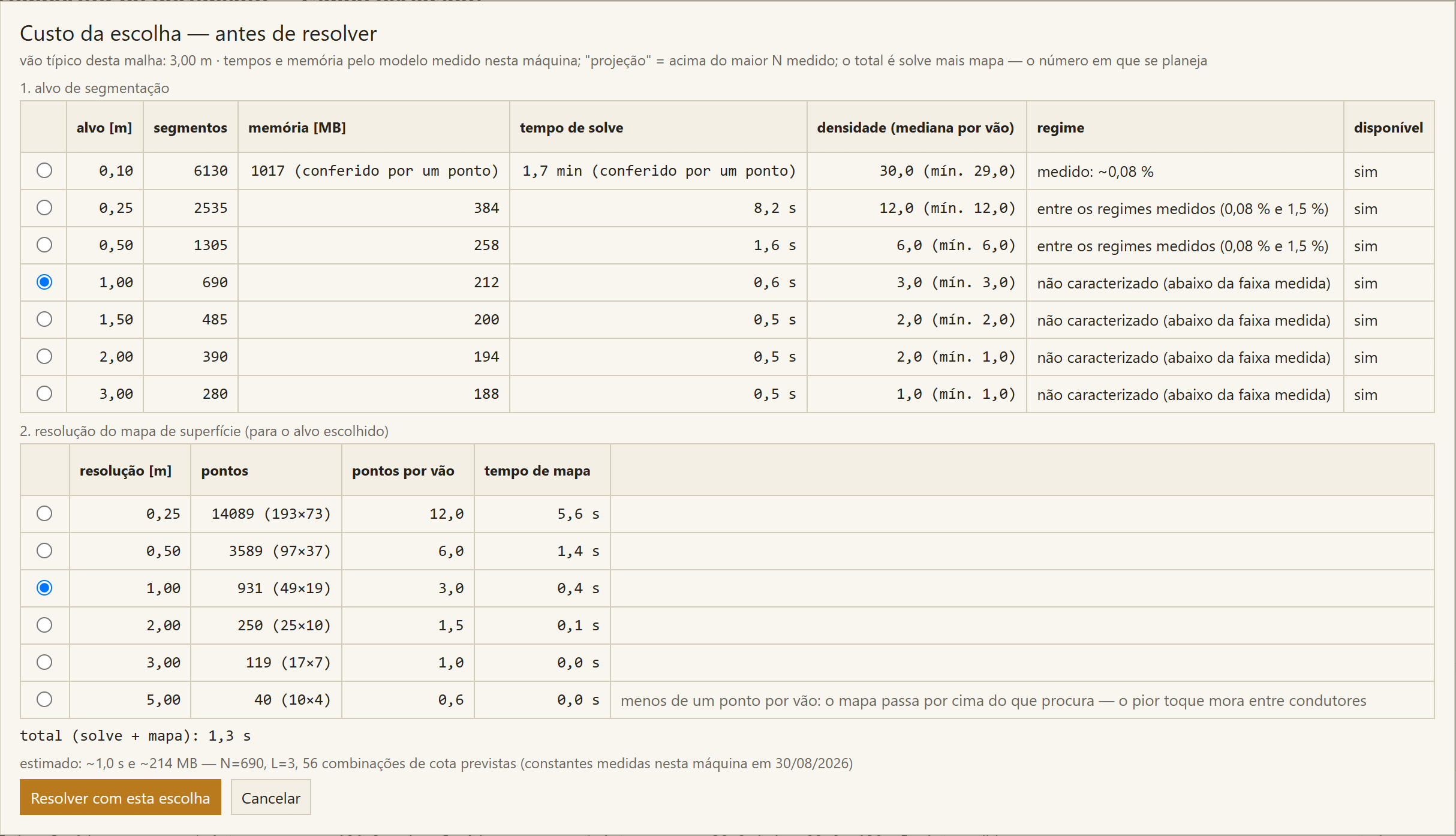

Modal de estimativas antes do cálculo: compara alvo, segmentos, memória, tempos e resolução. Escolha visível: alvo 1 m e 690 segmentos. Total exibido 1,3 s e nota separada aproximada de 1,0 s e 214 MB; valores específicos da máquina, não garantia de desempenho. — Estimativas antes do solve · modelo da máquina da captura. Valores, regimes e avisos originais; não representam garantia de desempenho.

Segmentação
Resolução do mapa
Tempo estimado
Memória estimada

05 / LEITURA ESPACIAL

Dê contexto aos potenciais.

Mapas e relevos ajudam a observar a distribuição espacial dos valores calculados. Identifique a grandeza exibida e consulte os critérios e as condições do estudo ao interpretar o resultado.

SUPERFÍCIE · EXEMPLO INDEPENDENTE

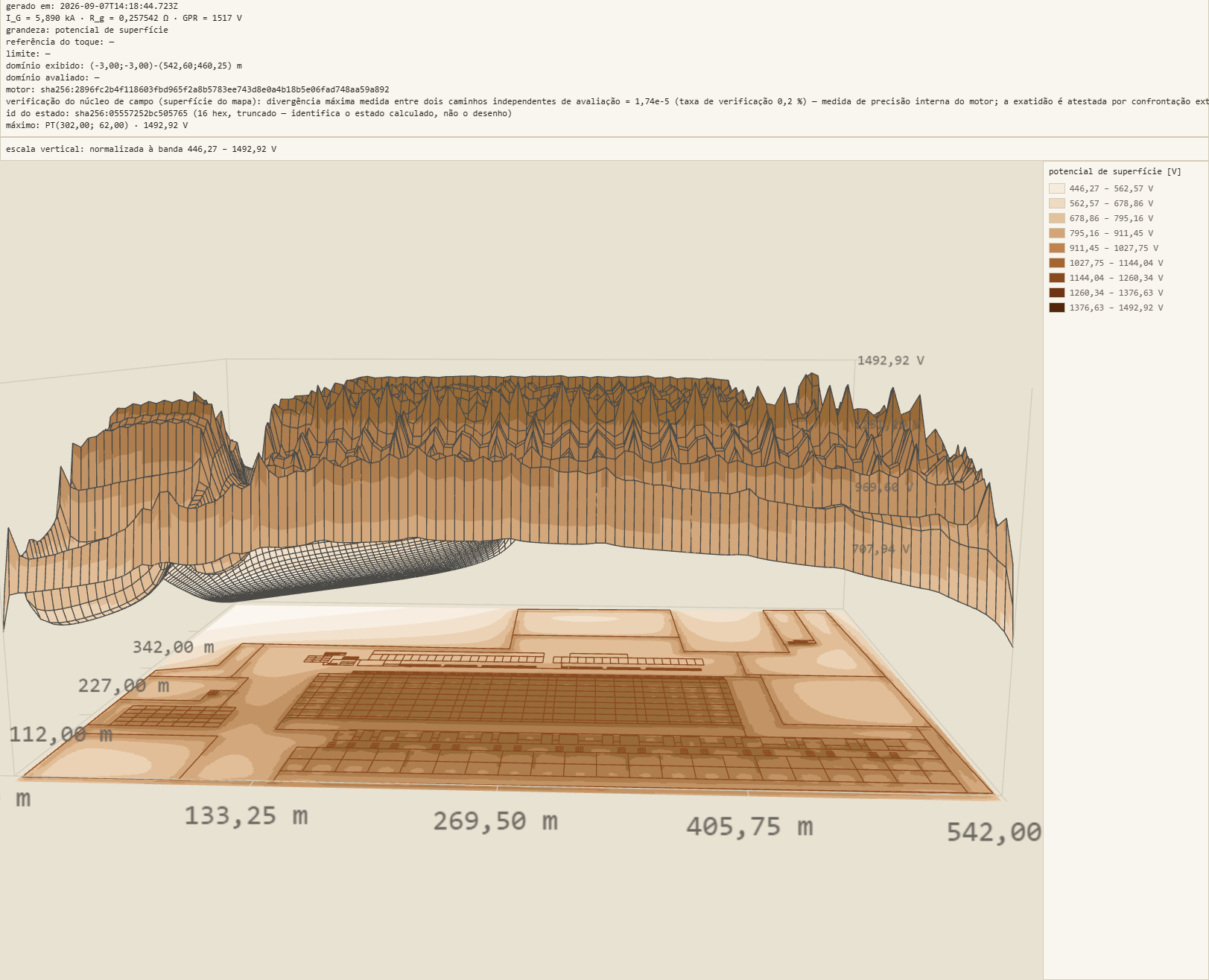

Relevo real de potencial de superfície em volts, com escala original de 446,27 a 1492,92 V e legenda de nove faixas. — Relevo de potencial de superfície, em volts. A altura representa visualmente os valores calculados. Escala vertical original: 446,27–1492,92 V.
Exportação real anonimizada de 07/09/2026. Exemplo independente; não é apresentada como a execução do hero ou do editor.

Detalhe central do mesmo relevo de potencial de superfície em volts. — Relevo de potencial de superfície, em volts. A altura representa visualmente os valores calculados. Escala vertical original: 446,27–1492,92 V.
Exportação real anonimizada de 07/09/2026. Exemplo independente; não é apresentada como a execução do hero ou do editor.

Potencial de superfície, tensão de toque e tensão de passo são leituras distintas. A representação visual acompanha a análise; a cor, sozinha, não determina o atendimento de um critério.

06 / DOCUMENTAÇÃO

Leve o contexto para o documento.

O estudo precisa ser compreendido também por quem recebe a documentação. Reúna hipóteses, geometria, resultados, figuras selecionadas e critérios em um documento de projeto.

Registros de origem e estado ajudam a relacionar os resultados às informações utilizadas. A conclusão e a responsabilidade técnica permanecem com o engenheiro.

Hipóteses · Figuras do estudo · Critérios · Origem dos resultados

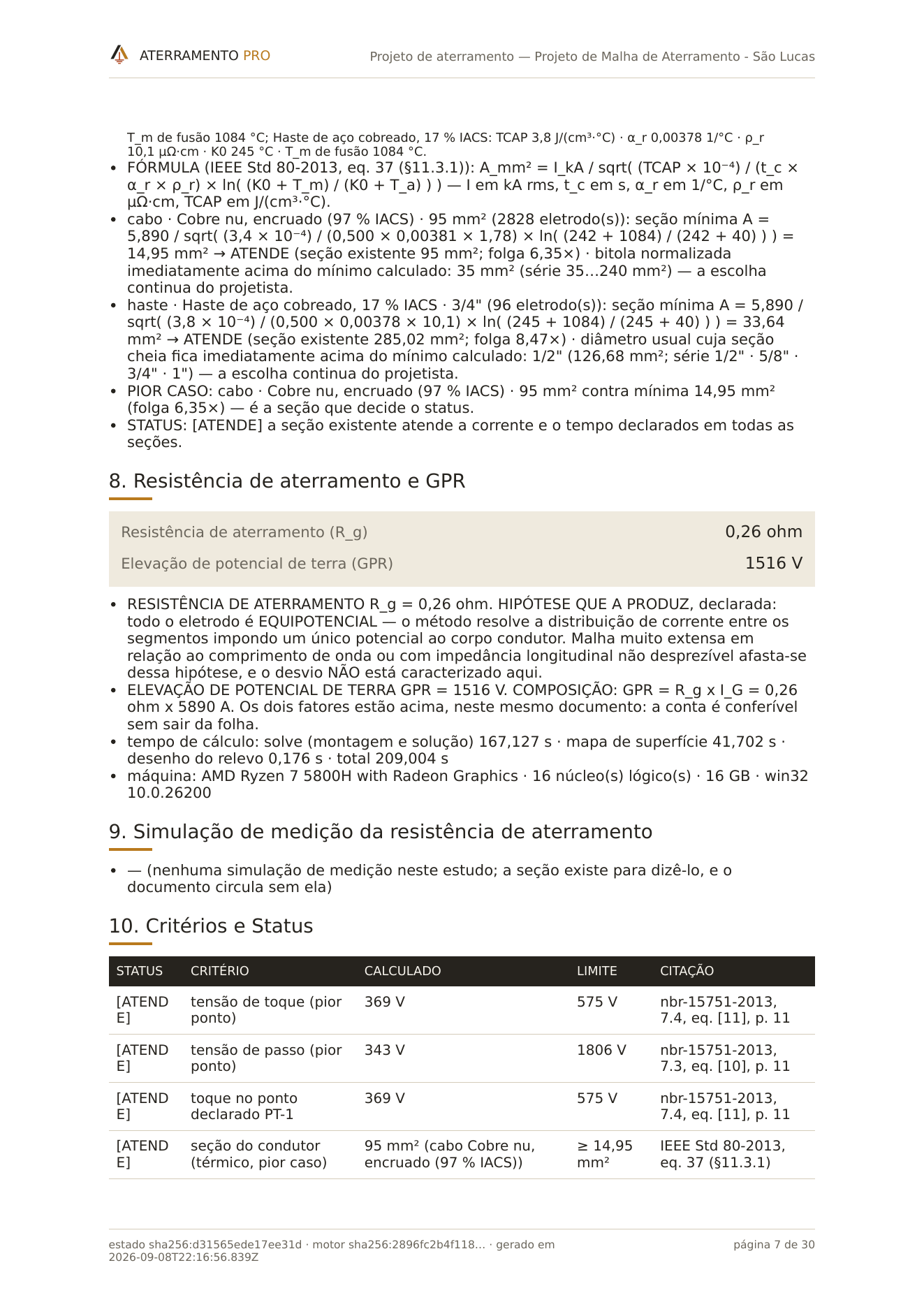

Página real 7 de 30: dimensionamento, resistência, GPR e critérios do exemplo demonstrativo. — Documento gerado pelo Aterramento Pro · exemplo demonstrativo.
Resultados e figuras preservados no documento do estudo. Páginas 7 e 26 de 30; excertos sujeitos às premissas e ressalvas do documento completo.

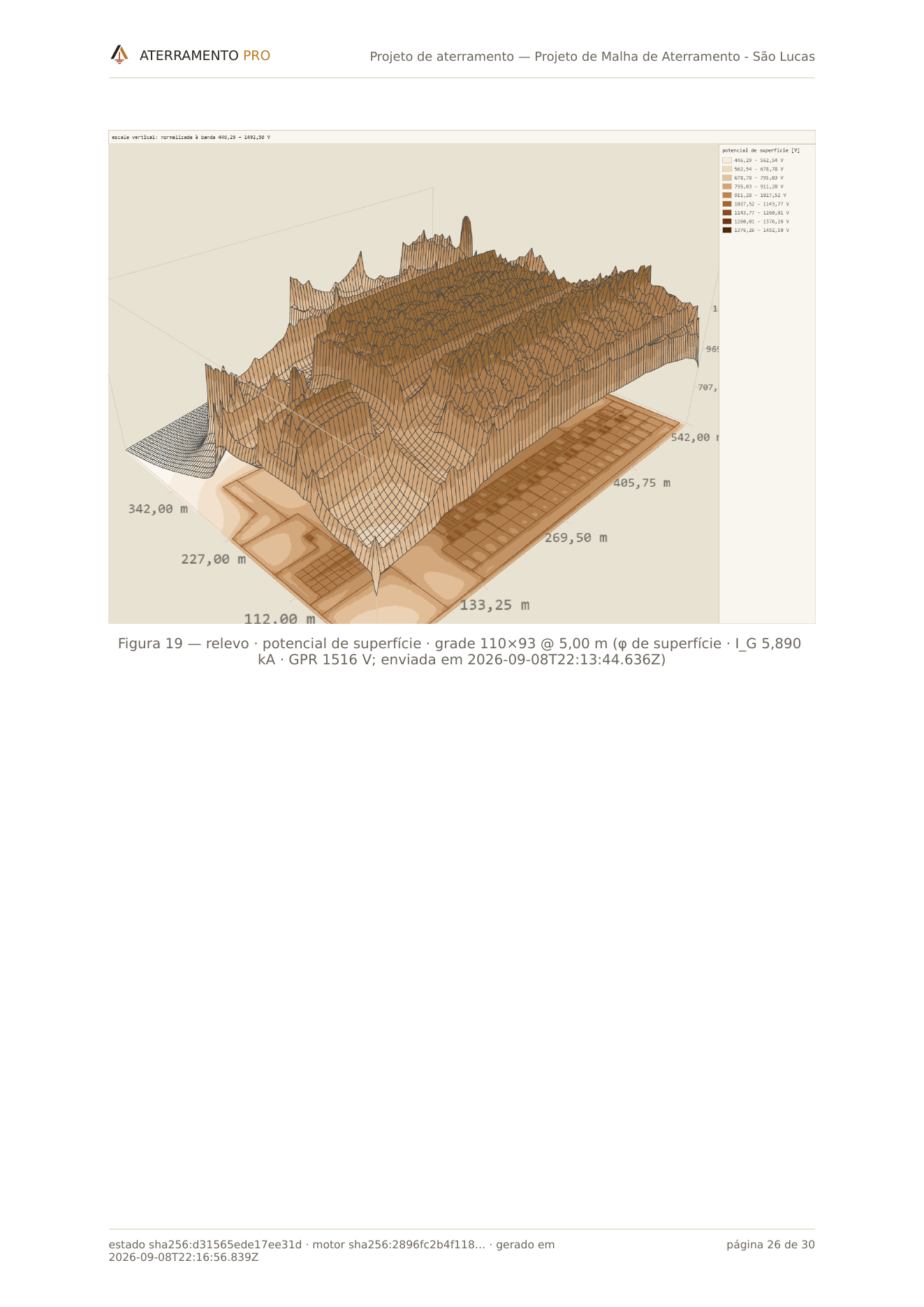

Página real 26 de 30: Figura 19, relevo de potencial de superfície do mesmo PDF. — Documento gerado pelo Aterramento Pro · exemplo demonstrativo.
Resultados e figuras preservados no documento do estudo. Páginas 7 e 26 de 30; excertos sujeitos às premissas e ressalvas do documento completo.

07 / EVIDÊNCIAS COM ESCOPO DECLARADO

Confronto com caso de referência

O Grid 1 do Anexo H da IEEE Std 80-2013 foi executado com o core identificado nesta validação, utilizando alvo de 1 m e 840 segmentos.

Para a resistência da malha, o resultado obtido foi 1,00048 Ω, dentro da faixa de referência reportada de 1,00 a 1,01 Ω.

EXECUÇÃO: 09/09/2026 (UTC)

IEEE Std 80-2013 · Anexo H

Caso: Grid 1
Condição: Solo uniforme · sem hastes
Grandeza: Resistência da malha — Rg
Resultado obtido: 1,00048 Ω
Faixa de referência reportada para o caso: 1,00–1,01 Ω
Configuração executada: Alvo de 1 m · N = 840 segmentos
Posição: Dentro da faixa reportada.
Execução e escopo: Execução única do core pelo harness registrado, limitada a Rg e sem estudo de convergência. Não representa todos os defaults da interface.

Resultado referente ao caso, configuração e estado identificados nesta execução. O confronto não representa certificação pela IEEE nem especificação universal de precisão do produto.

08 / DEMONSTRAÇÃO GUIADA

Converse sobre o seu estudo de aterramento.

Conheça o fluxo de modelagem, análise e documentação em uma demonstração guiada. Traga o contexto da sua aplicação para discutir as condições de uso do Aterramento Pro.

Solicitar demonstração

Modele a malha.Analise o campo.Documente o estudo.
